SK브로드밴드에서 설치한 유선공유기 기능을 가진 모뎀을 그대로 사용하다가 집 외부에서 원격 접속하는 부분이 불가능하다는 사실을 알게 되고 사제 유무선 공유기로 홈네트워크 구성작업을 진행 하였습니다. 유무선 공유기가 거실 자리를 차지하는 단점은 있습니다. 또 입주한 신축아파트에 천정에 멋지게 기본으로 설치된 무선공유기가 필요없어 지게 되는 아쉬움이 있습니다. 홈네트워크를 1개의 단일 네트워크를 묶고 싶으시다면 인터넷 설치하실 때 기사님께 부탁 해보셔도 좋을 것 같습니다.
SK브로드밴드의 광케이블모뎀 GNT2400 모델처럼 유선 공유기 기능을 가진 이용하시면서 뭔가 불편한 사항이 있다면 참고해서 도전해 보시길 바랍니다. 단자함에 허브(멀티포트) 기능이 있는 환경에서 작성한 글이니 환경의 차이가 있다면 다른 글도 찾아보시면 좋을 것 같습니다.
광케이블모뎀이 유선 공유기 기능을 하고 있는지 확인을 해보시려면 우선 브라우저에서 모뎀 웹 관리자 페이지에 접속합니다. (http://192.168.75.1, 초기비밀번호 모르신다면 검색해보면 많이 나와요!)
네트워크 > WAN설정 > WAN모드 메뉴에 NAT모드로 되있을 경우 공유기 기능을 사용중이라고 보면 됩니다.
NAT모드로 되있는 것을 Bridge 모드로 변경해야 사제 유무선공유기로 단일 홈네트워크로 묶을 수 있습니다. Bridge 모드로 변경하면 모뎀의 유선 공유기 기능이 중단 되므로 가장 마지막에 작업하는게 좋습니다.
저희집에 적용한 작업 시나리오는 다음과 같습니다.
1. 단자함에서 아트월 랜선 단자가 연결된 랜선을 찾는다. 이곳에 사제 유무선공유기를 놓을 것이다. 찾아본 결과 거실1로 태깅된 파랑색 라인 이었다.
2. 케이블모뎀의 랜선은 파랑색 라인이 몰려있는 데이터허브 영역에 꽃혀 있는데 이를 제거한다.
3. 거실1 파랑색 데이터 라인을 케이블모뎀에서 랜선 빼낸 곳에 다시 꽂아준다.
4. 단자함의 흰색 라인 중에서 거실1이라고 태깅된 라인을 파랑색 라인이 몰려있는 데이터허브 영역에 꽂아준다.
5. 거실벽의 데이터 단자를 사제 유무선공유기의 WAN 단자에 꽂아준다.
6. 유무선공유기의 LAN단자와 거실벽 전화(음성) 단자를 랜선으로 연결한다.
7. 케이블모뎀 웹 관리자 페이지에 접속해서 WAN 모드를 NAT모드에서 Bridge 모드로 변경한다.
8. 사제 유무선 공유기로 잘 접속이 되는지 테스트 한다.
9. 유무선 기능 정상작동 잘한다면 천정에 달린 무선공유기는 불필요하므로 단자함에서 전원코드 뺴두도록 한다.
단계별 관련 사진도 올려 봅니다.
우선 저희 아파트 내부 단자함의 내부 구성은 아래와 같습니다.
위의 사진에서 케이블모뎀의 위쪽 화살표 부분의 랜선은 멀티포트에 꼽혀있고 아랫쪽 화살표 부분의 랜선은 무선공유기에 꼽혀있는 상태 입니다.

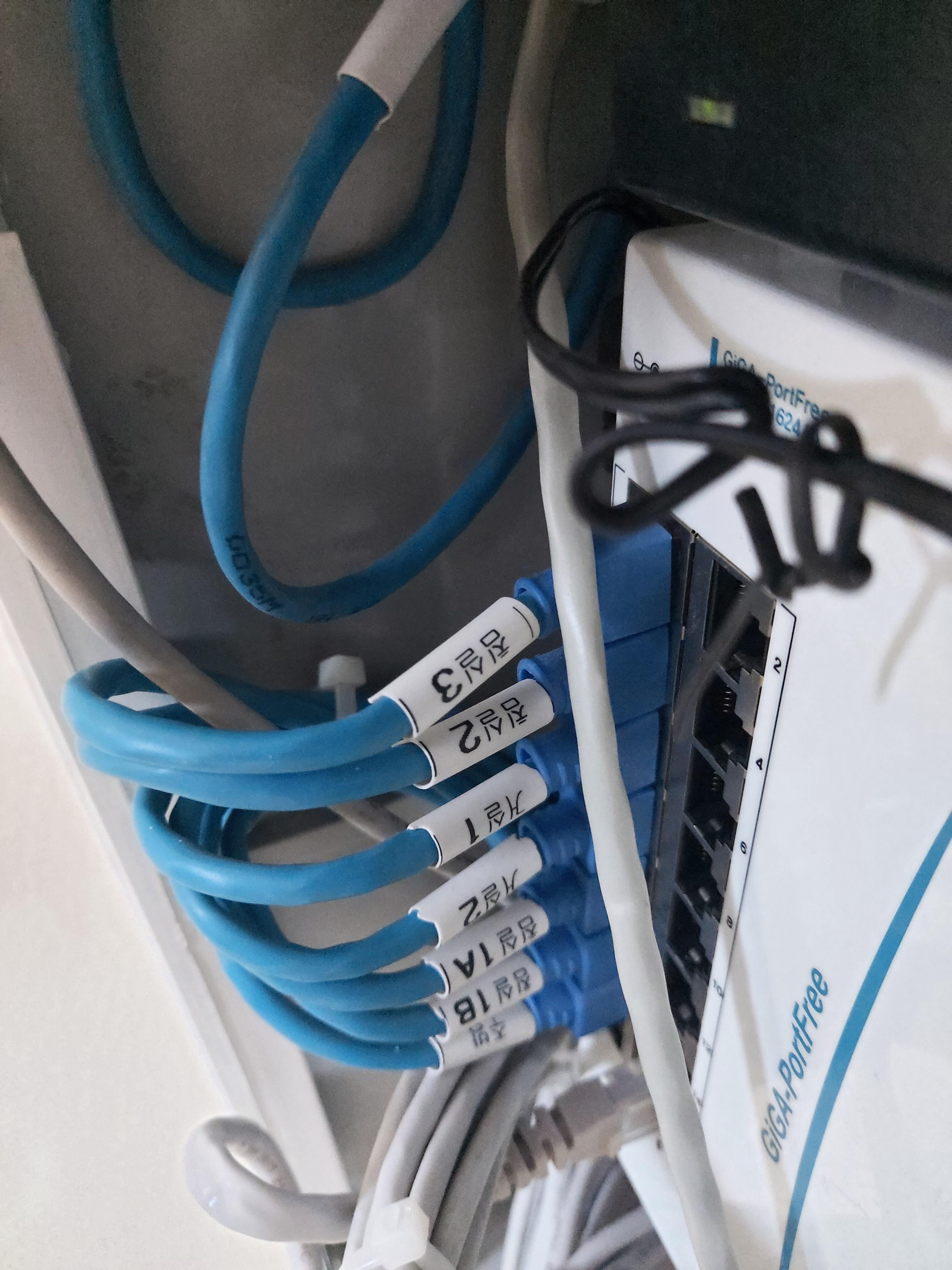

1. 단자함에서 아트월 랜선 단자가 연결된 랜선을 찾는다. 이곳에 사제 유무선공유기를 놓을 것이다. 찾아본 결과 거실1로 태깅된 파랑색 라인 이었다.
찾는 방법은 노트북을 유선 연결한 상태에서 파랑선을 하나씩 뽑아보면서 찾으면 돤다.
2. 케이블모뎀의 랜선은 파랑색 라인이 몰려있는 데이터허브 영역에 꽃혀 있는데 이를 제거한다.

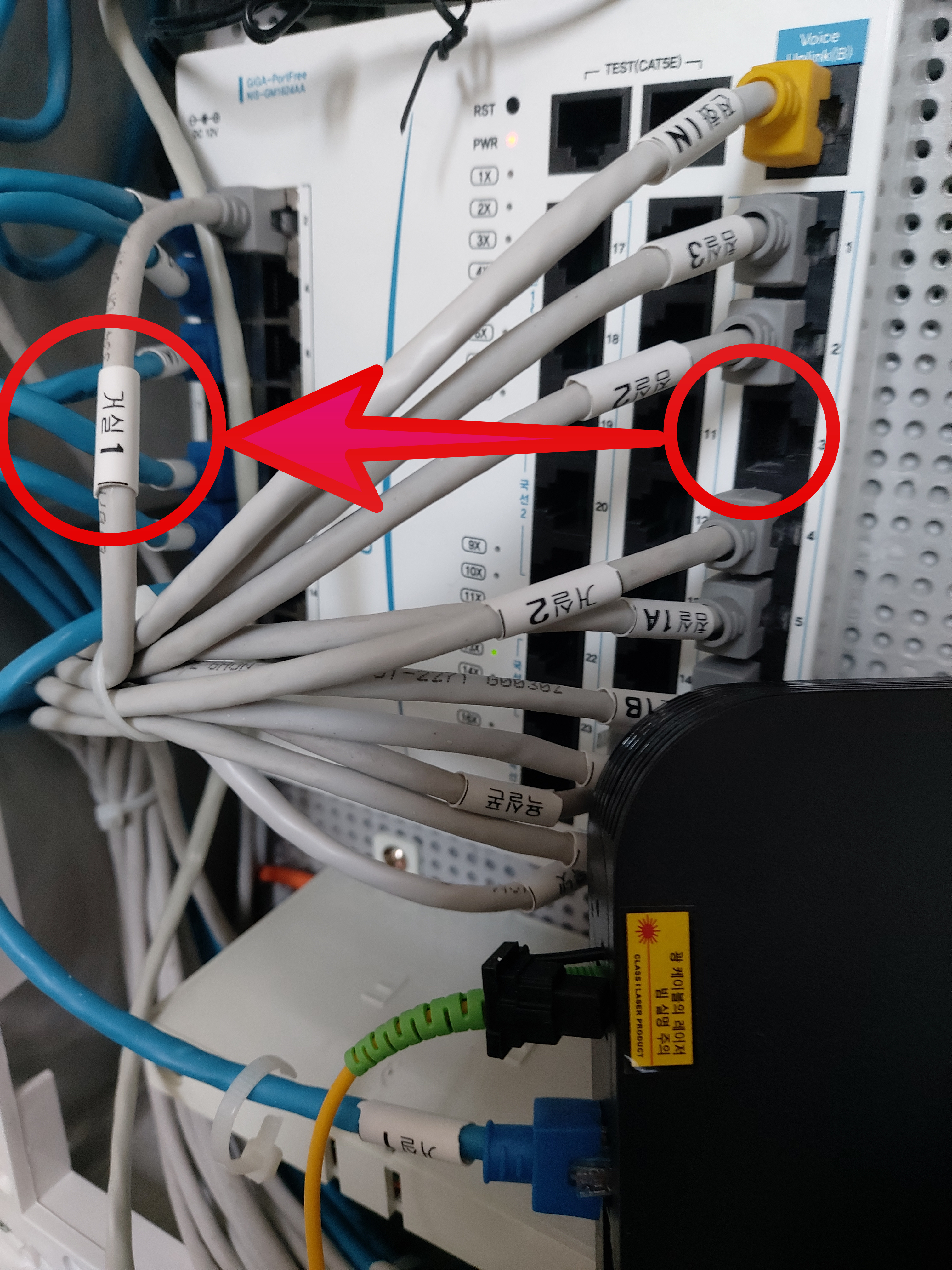

3. 거실1 파랑색 데이터 라인을 뽑아서 케이블모뎀에서 랜선 빼낸 곳에 꽂아준다.
4. 단자함의 흰색 라인 중에서 거실1이라고 태깅된 라인을 파랑색 라인이 몰려있는 데이터허브 영역에 꽂아준다.
이렇게 해서 거실1으로 데이터 내보냈다가 전화(음성) 라인으로 다시 끌어와서 데이터 허브에 꽂아주었다.

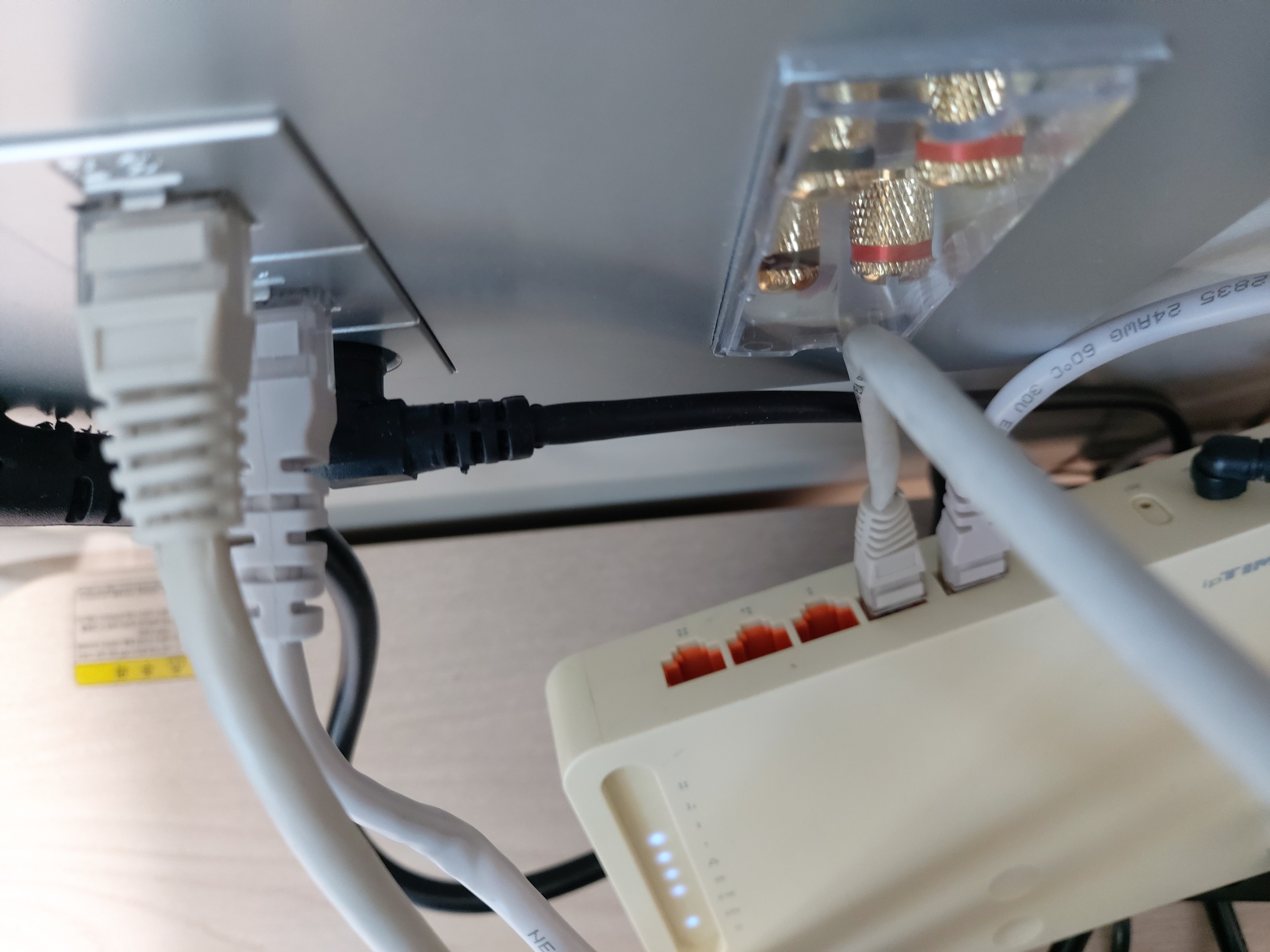

5. 거실벽의 데이터 단자를 사제 유무선공유기의 WAN 단자에 꽂아준다.
6. 유무선공유기의 LAN단자와 거실벽 전화(음성) 단자를 랜선으로 연결한다.

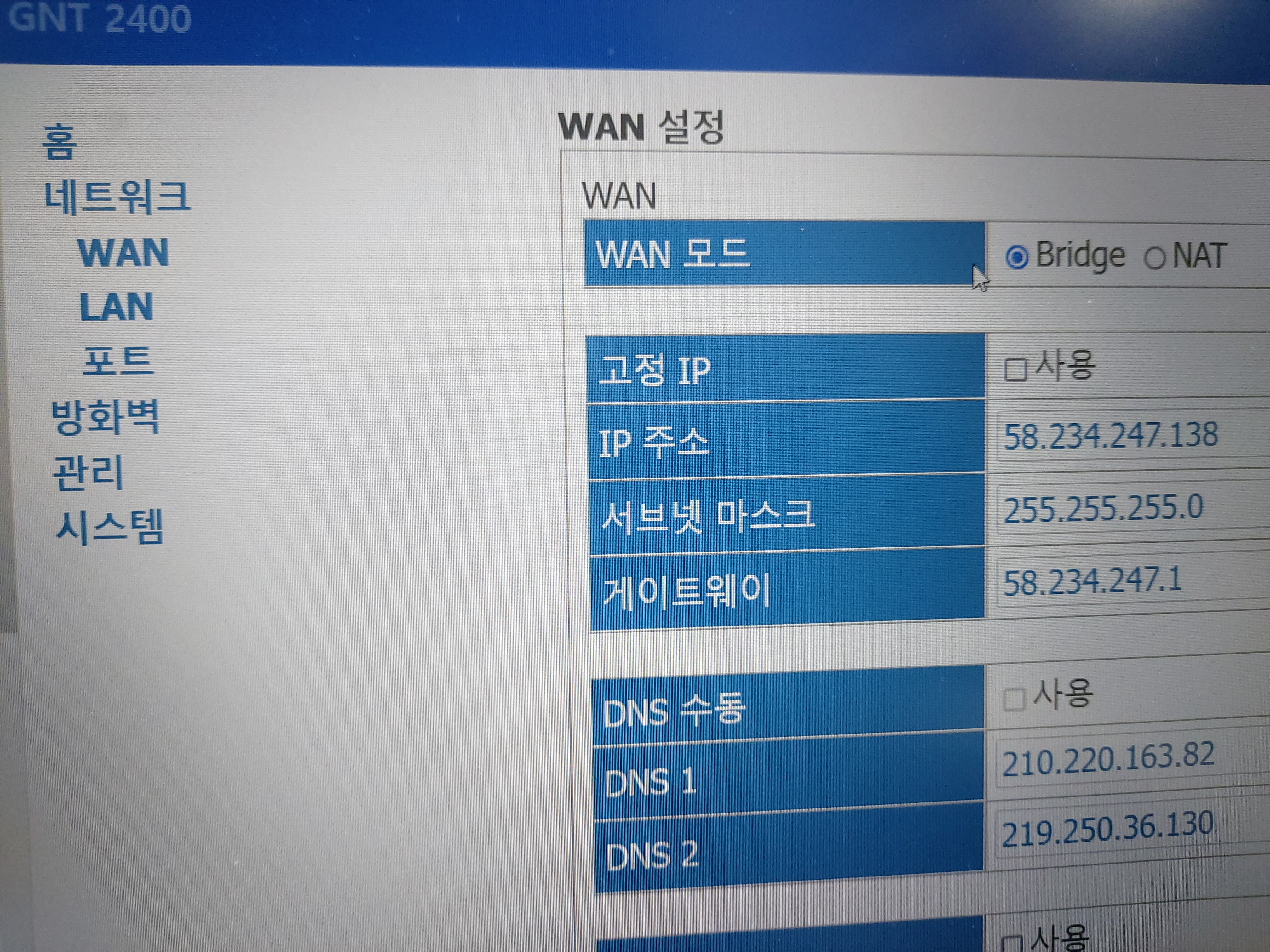

7. 케이블모뎀 웹 관리자 페이지에 접속해서 WAN 모드를 NAT모드에서 Bridge 모드로 변경한다.
공유기 WAN에 연결했던 랜선을 노트북에 잠깐 꽂아서 케이블모뎀 웹 관리자 페이지에 접속하도록 하자.
Bridge 모드에서 NAT 모드로 돌아오기 위해서는 케이블모뎀을 리셋해야 한다. 리셋 스위치는 케이블모뎀에 있는데 알아두도록 하자.
리셋할 땐 뭉뚱한 핀으로 위와 같은 스위치를 3초 이상 꾹 눌러주면 됩니다.
8. 사제 유무선 공유기로 잘 접속이 되는지 테스트 한다. iptime 은 기본게이트웨이 IP주소는 192.168.0.1 이다.

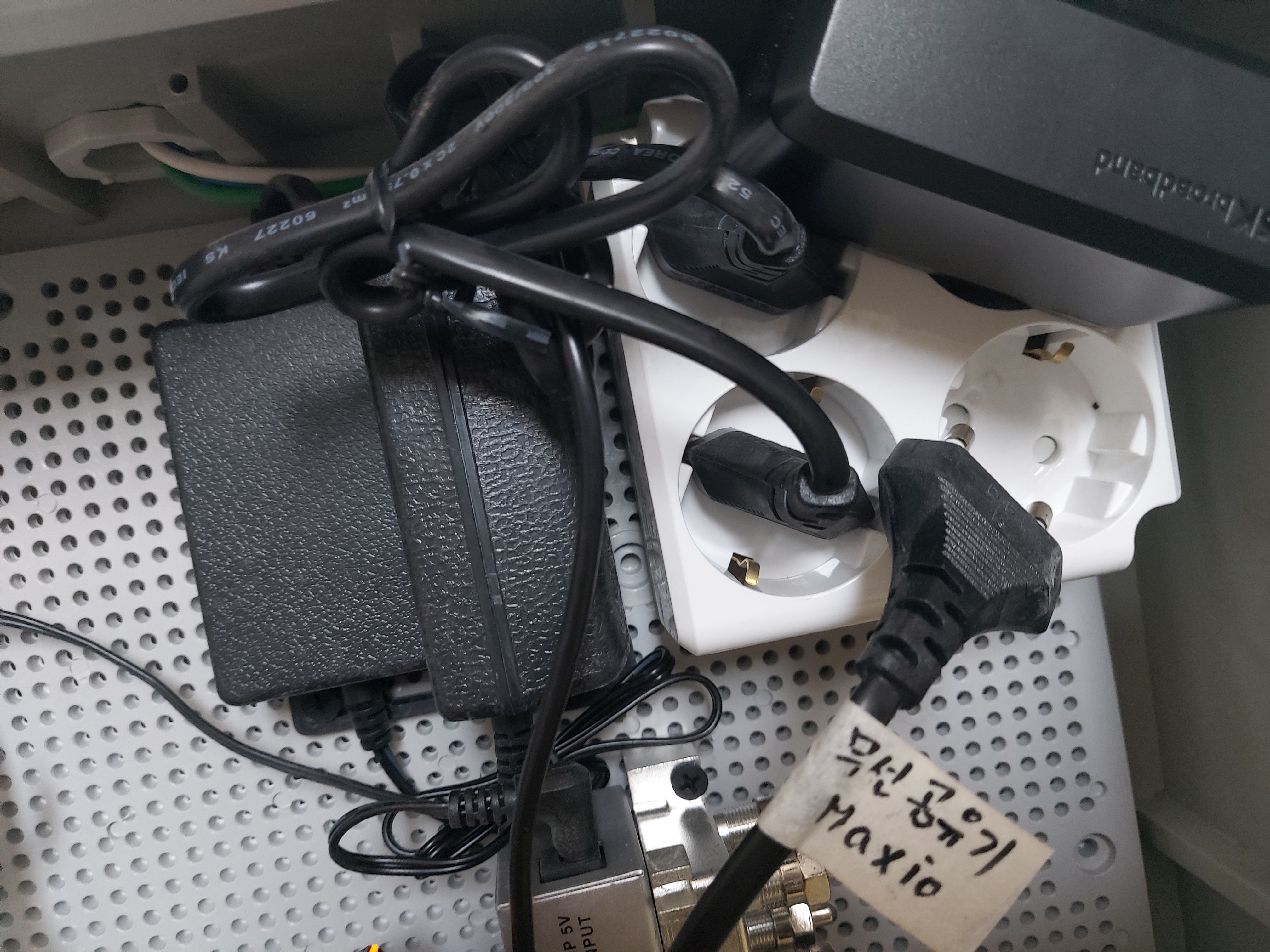

9. 유무선 기능 정상작동 잘한다면 천정에 달린 무선공유기는 불필요하므로 단자함에서 전원코드 뺴두도록 한다.
천정 무선공유기도 병행해서 쓰고 싶다면 무선공유기와 연결된 랜선을 데이터허브의 포트에 연결해주면 된다.
공유기를 1개 이상 쓰게 되면 내부 네트워크 대역은 분리되어 관리된다는 점은 알고 있어야 한다.
